Wälzlager fallen selten aus, weil die falsche Artikelnummer gewählt wurde. Vielmehr liegt der Grund in einer Fehlinterpretation der Lastrichtung. Ein Lager, das hohe Radiallasten problemlos bewältigt, kann durch einen geringen Axialschub überraschend schnell zerstört werden – und umgekehrt. Ingenieure, die die radiale und axiale Tragfähigkeit von Wälzlagern vergleichen, wollen in der Regel eine praktische Frage beantworten: Welche Wälzkörpergeometrie passt zu den Kräften in meiner Anwendung, und wie viel Last in jeder Richtung kann das Lager realistischerweise aufnehmen? Die Antwort hängt vom Kontaktwinkel, der Laufbahngeometrie, dem Verhältnis von Wälzkörperlänge zu -durchmesser und der Lastverteilung im Belastungsbereich ab. Dieser Leitfaden erläutert die Mechanismen, vergleicht die wichtigsten Wälzlagerfamilien und erklärt, wie man Tragfähigkeitsangaben vor der endgültigen Auslegung richtig interpretiert.
Radial- und Axialbelastungen: Zwei Richtungen, zwei unterschiedliche Mechanismen
Der Unterschied klingt trivial, bis man sich ansieht, wie die Wälzkörper tatsächlich reagieren. Eine Radialkraft drückt die Welle senkrecht zu ihrer Mittellinie, während eine Axialkraft sie entlang der Mittellinie drückt. Diese beiden Kraftvektoren wirken auf völlig unterschiedliche Bereiche der inneren Lagergeometrie.
Wie sich Radialkräfte durch ein Wälzlager ausbreiten
Bei rein radialer Belastung tragen in einem typischen Lager etwa die Hälfte der Wälzkörper die Last und bilden eine Lastzone, die sich über ca. 180 Grad des Laufbahnumfangs erstreckt. Jeder belastete Wälzkörper verformt sich leicht gegen beide Wälzkörperringe, und die daraus resultierende Kontaktspannung verteilt sich über die gesamte Wälzkörperlänge. Da zylindrische Wälzkörper Linien- statt Punktkontakt herstellen, verteilt sich die Last über eine wesentlich größere Fläche als in einem Kugellager ähnlicher Größe. Dies ist der Hauptgrund, warum Wälzlager eine hohe radiale Tragfähigkeit bei kompakter Bauweise erreichen.
Wie sich axiale Lasten durch ein Wälzlager ausbreiten
Eine axiale Last kann nicht einfach in eine zylindrische Laufbahn eingepresst werden. Sie muss geometrisch umgeleitet werden. Dies ist nur auf zwei Arten möglich: Entweder wird ein Kontaktwinkel in das Lager integriert, sodass die Rollenachse relativ zur Wellenachse geneigt ist, oder es werden Flansche und Druckschultern verwendet, die die Rollenenden führen. Bei einem Kegelrollenlager wandelt der Kontaktwinkel einen Teil des axialen Schubs in eine Radialkraft an der Kegelrückseite und der Laufflächenfläche um. Bei einem Zylinderrollenlager mit feststehender Rippe wird die axiale Last durch Gleitkontakt zwischen der Rollenstirnfläche und der Rippe aufgenommen. Dies ist ein grundlegend anderer und deutlich eingeschränkterer Lastpfad.
Kombinierte Lasten sind der Normalfall
Reine Radial- oder reine Axialbelastung ist meist eine vereinfachte Darstellung in Lehrbüchern. Zahnradantriebe, Riemenscheiben und geneigte Wellen erzeugen kombinierte Belastungen mit einem Biegemoment. In diesen Fällen wird das Lager anhand einer äquivalenten dynamischen Last bewertet, die die Radial- und Axialkomponenten entsprechend den X- und Y-Faktoren des Lagers gewichtet, sowie anhand einer äquivalenten statischen Last für Spitzen- oder Stoßbelastungen. Die X- und Y-Faktoren werden vom Lagerhersteller vorgegeben und variieren mit dem Verhältnis von Axial- zu Radialbelastung und dem Kontaktwinkel.
Welcher Wälzlagertyp ist für welche Lastrichtung geeignet?
Wälzlagerfamilien sind bei axialer Belastung nicht austauschbar. Die folgende Tabelle fasst das Verhalten der einzelnen Typen sowie die praktischen Konsequenzen zusammen.

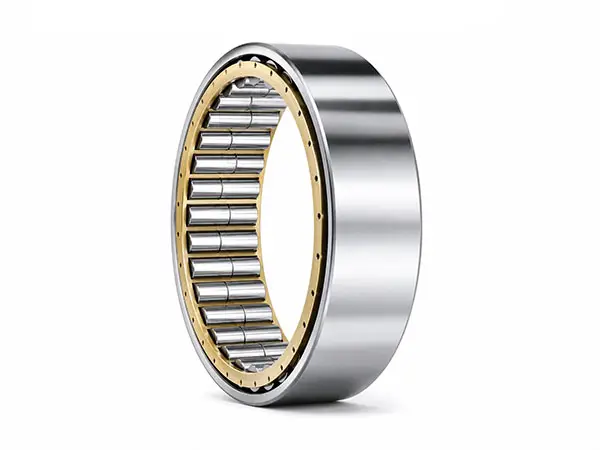

- Zylinderrollenlager (Bauformen NU, NJ, NUP, N): Sehr hohe Radialtragfähigkeit, in der Grundbauform NU/N praktisch keine Axialtragfähigkeit. Die Varianten NJ und NUP mit Rippen nehmen begrenzte Axiallasten in einer oder beiden Richtungen auf, jedoch nur bei niedrigen bis mittleren Belastungen und unter sorgfältiger Beachtung der Rippenschmierung.
- Kegelrollenlager: Hohe Radialbelastbarkeit kombiniert mit erheblicher Axialbelastbarkeit in einer Richtung pro Lager. Paarweise oder gegenüberliegend angeordnet, nehmen sie Schubkräfte in beide Richtungen auf. Die durch den Kontaktwinkel induzierte Axialkraft muss bei der Berechnung der Anordnung berücksichtigt werden.
- Pendelrollenlager: Hohe radiale und moderate axiale Tragfähigkeit, typischerweise nur ein Bruchteil der radialen Tragfähigkeit. Dank ihrer Selbstausrichtung sind sie unempfindlich gegenüber Wellendurchbiegungen und Fluchtungsfehlern, was insbesondere bei anspruchsvollen Anwendungen oft ausschlaggebend ist.
- Nadellager: Hervorragende Radialtragfähigkeit bei sehr dünnem Querschnitt, jedoch nahezu keine Axialtragfähigkeit, sofern keine spezielle Anlaufscheibe integriert ist.
- Axial-Zylinderlager und Axial-Pendelrollenlager: In erster Linie für axiale Belastungen ausgelegt, mit begrenzter Radialbelastbarkeit, die von der jeweiligen Konstruktion abhängt.
Radiale vs. axiale Belastbarkeit: Ein direkter Vergleich
Der folgende Vergleich spiegelt das allgemeine Konstruktionsverhalten wider und nicht die Katalognummern, die je nach Serie und Größe variieren. Nutzen Sie ihn, um die Auswahl einzugrenzen, und bestätigen Sie dies anschließend anhand der spezifischen Bewertungstabellen.
| Merkmal | Radialer Lastpfad | Axialer Lastpfad |
|---|---|---|
| Ladezone | Ungefähr 180 Grad Rollen | Konzentriert an Rippen, Flanschen oder schrägen Laufbahnen |
| Kontaktspannungsverteilung | Ausbreitung über die gesamte Walzenlänge (Linienkontakt) | Lokalisiertes Gleiten oder Kantenkontakt an Führungsflächen |
| Relative Kapazität | Hoher Wert; der primäre Konstruktionszweck der meisten Wälzlager | Bei den meisten Konstruktionen niedriger, außer bei speziellen Axiallagern. |
| Schmierempfindlichkeit | Mäßig; elastohydrodynamischer Film bildet sich leicht | Hoch; Rippen- und Flanschkontakte basieren auf Grenzschmierung |
| Wärmeerzeugung | Niedrig bei normaler Vorspannung | Höher aufgrund von Gleiten an Führungsflächen |
Warum die Radialkapazität in der Regel die Axialkapazität übersteigt
Das Ungleichgewicht ist kein Produktionsfehler. Es ergibt sich aus drei strukturellen Gegebenheiten.
Zunächst wird die Wälzkörpergeometrie für radiale Belastung optimiert. Der Kontaktwinkel eines Zylinderrollenlagers beträgt null, daher entspricht die radiale Komponente der Kontaktkraft der gesamten Kontaktkraft. Bei einem Lager mit Kontaktwinkel trägt nur der Kosinus dieses Winkels zur radialen Abstützung bei, während der Sinus zur Schubkraft beiträgt. Mit zunehmendem Kontaktwinkel sinkt die radiale Tragfähigkeit pro Einheit Kontaktkraft.
Zweitens beinhalten axiale Lastpfade Gleitvorgänge. Berührt ein Rollenende eine Rippe oder einen Flansch, so ist die Relativbewegung keine reine Rollbewegung. Dieser Gleitkontakt begrenzt die zulässige Belastung, erzeugt Wärme und ist stark von der Schmierstoffqualität abhängig. Radiale Belastungen hingegen werden durch Wälzkontakt mit einer deutlich höheren Dauerfestigkeit aufgenommen.
Drittens ist die belastete Zone im radialen Fall deutlich größer. Die Kraftverteilung über den halben Umfang hält die einzelnen Kontaktspannungen gering. Die axiale Last konzentriert sich oft auf wenige Kontaktpunkte, wodurch die Spannung mit der Belastung schnell ansteigt.
Lastangaben richtig lesen
Die dynamische Tragzahl (C) beschreibt die Belastung, die ein Lager über die Nennlebensdauer aushält, während die statische Tragzahl (C0) die bleibende Verformung unter Spitzen- oder Dauerlasten angibt. Diese Werte entsprechen den Normen ISO 281 und ISO 76 und sind herstellerübergreifend direkt vergleichbar. Daher eignen sie sich auch für Vergleichszwecke, selbst wenn Sie letztendlich von einem einzigen Lieferanten beziehen.
Entscheidender als die reine Tragfähigkeit ist das Verhältnis von Belastung zu Tragfähigkeit in jeder Richtung, separat bewertet. Ein Lager kann seine radiale Tragfähigkeit problemlos erfüllen und dennoch vorzeitig ausfallen, weil die axiale Komponente vernachlässigt wurde. Drei Prüfungen sind bei jeder Auswahl unerlässlich:
- Berechnen Sie die äquivalente dynamische Last unter Verwendung der korrekten X- und Y-Faktoren für das tatsächliche axiale zu radialen Verhältnis.
- Prüfen Sie die erforderliche Dauerfestigkeit im Hinblick auf den Arbeitszyklus, einschließlich aller Stoß- oder Spitzenlasten, die als statisch behandelt werden.
- Prüfen Sie, ob die Schmierung, das Spiel und die thermischen Grenzwerte mit der axialen Komponente kompatibel sind, da dies die Einschränkungen sind, die in der Regel zuerst zum Tragen kommen.
Häufige Auswahlfehler, die zu vorzeitigem Scheitern führen
- Ein Zylinderrollenlager wird aufgrund der vorhandenen Rippe als Axiallager behandelt.
- Die induzierte Axialkraft in Kegelrollenlagerpaaren, die die effektive Belastung jedes Lagers verändert, wird vernachlässigt.
- Die Auswahl erfolgt ausschließlich auf Basis der dynamischen Belastbarkeit, ohne die statische Belastbarkeit für Stoßbelastungen zu prüfen.
- Vorausgesetzt, ein selbstausrichtendes Lager toleriert Fehlausrichtungen, ohne seine axiale Belastbarkeit zu verringern.
- Die Verwendung eines einzelnen Lagers zur Aufnahme eines Moments, das eigentlich von zwei voneinander beabstandeten Lagern aufgenommen werden sollte.
Häufig gestellte Fragen
Kann ein Zylinderrollenlager überhaupt eine axiale Belastung aufnehmen?
Nur die Ausführungen NJ, NUP und ähnliche gerippte Varianten sind geeignet, und zwar nur innerhalb eines vom Hersteller festgelegten begrenzten Bereichs. Die NU-Ausführung ist konstruktionsbedingt nicht axial belastbar. Bei signifikanter Schubbeanspruchung ist ein Kegelrollenlager oder Pendelrollenlager die geeignete Wahl.
Bedeutet ein größerer Kontaktwinkel immer eine bessere axiale Tragfähigkeit?
Innerhalb einer Lagerfamilie verschiebt ein größerer Kontaktwinkel die Tragfähigkeit in axialer Richtung, was die radiale Tragfähigkeit und oft auch die Drehzahlfähigkeit verringert. Es handelt sich um einen Kompromiss, nicht um eine kostenlose Verbesserung.
Wie kann ich ohne aufwendige Berechnungen feststellen, ob die axiale Belastung unbedenklich ist?
Das ist in der Regel nicht möglich, da der begrenzende Faktor oft eher die Rippengleitung, die Schmierfilmdicke oder die Wärmeentwicklung als die Materialermüdung ist. Ein Lieferant mit Anwendungserfahrung kann die Belastung anhand der spezifischen Nennwerte der Baureihe und der Montageanordnung bestätigen.
Die richtige Lastrichtung von Anfang an sicherstellen
Radial- und Axialtragfähigkeit sind nicht zwei Größen auf derselben Skala. Sie beschreiben unterschiedliche Lastpfade mit verschiedenen Grenzwerten, unterschiedlichen Versagensarten und unterschiedlicher Empfindlichkeit gegenüber Schmierung und Montage. Die richtige Auswahl eines Wälzlagers erfordert die Bestimmung der dominanten und der sekundären Lastrichtung sowie die Prüfung, ob die gesamte Lageranordnung beide aufnehmen kann. CHG Bearing arbeitet mit Konstrukteuren zusammen, um Lastfälle anhand spezifischer Nennwerte, Kontaktwinkel und Montagekonfigurationen zu überprüfen. So wird sichergestellt, dass das gelieferte Lager den tatsächlich auftretenden Kräften entspricht und nicht den in der Konstruktionsphase angenommenen.
