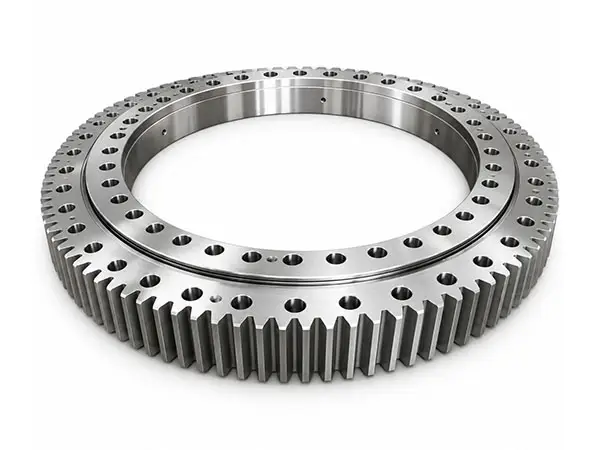

Doppelreihige Kugeldrehlager
Doppelreihige Kugeldrehlager verwenden zwei Kugelreihen und eine Dreiringstruktur, um hohe axiale Lasten und Kippmomente in Drehvorrichtungen mit mittlerem Durchmesser für schwere Beanspruchung aufzunehmen.
Übersicht über zweireihige Kugeldrehlager
Wichtige Parameter
Produkttyp: Zweireihige Kugeldrehlager
Aufbau: Drei Sitzringe mit zwei Kugelreihen
Getriebeoptionen: 020 ohne Getriebe; 021/022 Außengetriebe; 023/024 Innengetriebe
Abmessungsbereich D: 616–4778 mm; d: 384–4222 mm; H: 106–226 mm
Referenzgewicht: 100–4700 kg
Hauptlasten: Hohe Axiallast und Kippmoment; Radiallast erfordert anwendungsspezifische Überprüfung
Typische Anwendungsbereiche: Turmdrehkrane mit mittlerem Durchmesser, LKW-Ladekrane und Be- und Entlademaschinen
Zweireihige Kugeldrehlager bestehen aus drei Lagerringen. Kugeln und Distanzstücke lassen sich direkt in die oberen und unteren Laufbahnen einsetzen, wobei die Kugeldurchmesser je nach Lastverteilung gewählt werden. Die offene Bauweise vereinfacht Montage und Wartung, während der 90°-Lastwinkel der oberen und unteren kreisbogenförmigen Laufbahnen eine hohe axiale Belastbarkeit und Kippmomentkapazität ermöglicht.
Wenn die Radiallast das 0,1-fache der Axiallast überschreitet, ist eine spezielle Konstruktion der Kabelrinne erforderlich. Dank ihrer robusten Bauweise und des relativ großen axialen und radialen Querschnitts eignet sich diese Baureihe besonders für Turmdrehkrane mit mittlerem und großem Durchmesser, LKW-Ladekrane sowie Be- und Entlademaschinen.
Produktmerkmale
Hohe Belastbarkeit:
Zwei Kugelreihen teilen sich die Last und sorgen für eine hohe axiale Belastbarkeit und Kippmomentkapazität.
Robuste Konstruktion:
Drei Sitzringe und separate obere/untere Laufbahnen bilden eine starre, lasttragende Struktur.
Bequeme Montage:
Kugeln und Distanzstücke können zur einfacheren Montage, Inspektion und Wartung direkt in die Laufbahnen eingesetzt werden.
Mehrere Ausrüstungsoptionen:
Erhältlich in Ausführungen ohne Getriebe, mit externem Getriebe und mit internem Getriebe für verschiedene Antriebskonfigurationen.

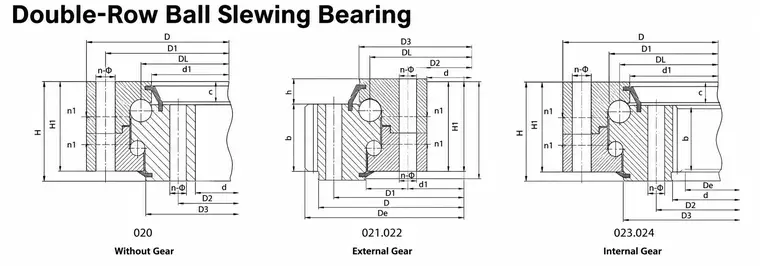

Strukturelle Konfigurationen
| Item | Technical Description |
|---|---|
| Product Series | 02 Series Double-Row Ball Slewing Bearings |
| Configuration | 020 Non-Gear; 021/022 External Gear; 023/024 Internal Gear |
| Main Loads | High axial load and overturning moment |
| Radial Load | Special raceway design when Fr > 0.1 Fa |
| Applications | Tower cranes, truck-mounted cranes, loading and unloading machinery |
| Customization | Mounting holes, lubrication holes, gear form, dimensions, clearance and accuracy |
Modellleitfaden und Auswahlhinweise
Die Modelle sind nach Baureihe 02 und nach Getriebeart (ohne Getriebe, mit Außenverzahnung oder mit Innenverzahnung) gruppiert. Bei der Auswahl sollten die Gesamt-, Montage- und Strukturabmessungen, die Getriebedaten, das Referenzgewicht und die tatsächlichen Betriebslasten überprüft werden. Die Getriebedaten gelten nur für die entsprechenden Getriebevarianten; Modelle ohne Getriebe verwenden keine Getriebeparameter.
Installations- und Servicehinweise
Montageflächen:
Die Montageflächen sollten ausreichend steif und eben sein, um eine Verformung des Rings zu verhindern.
Schraubverbindung:
Die Befestigungsschrauben über Kreuz mit dem vorgeschriebenen Drehmoment festziehen und bei der ersten Inbetriebnahme erneut überprüfen.
Schmierung:
Anzahl und Position der Schmierbohrungen können an die Anwendung angepasst werden; Fett und Nachschmierintervalle sind je nach Betriebsbedingungen auszuwählen.
Zahneingriff:
Bei Getriebeversionen sind Zahnflankenspiel, Tragbild und Ritzelausrichtung zu überprüfen.
Verfügbare Modelle und Spezifikationen
Klicken Sie auf eine beliebige Teilenummer, um detaillierte CAD-Zeichnungen anzuzeigen und PDF-Spezifikationen herunterzuladen.
