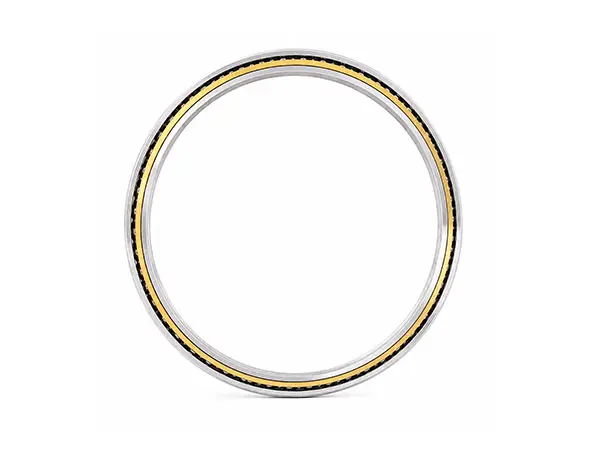

Dünnwandige Vierpunkt-Kugellager
Typ-X-Lager für radiale, bidirektionale axiale und MomentenbelastungenLagertyp: Typ X Dünnwand-Vierpunkt-Kugellager
Kontaktgeometrie: Gotische Bogenkanäle mit vier potenziellen Kontaktpunkten
Kontaktwinkel: Zwei Lastpfade von ca. 30°
Modellfamilie: Offene Modelle mit HK-Präfix und geschlossene Modelle mit HJ-Präfix
Offene Serie: KAA, KA, KB, KC, KD, KF und KG.
Versiegelte Serie: JHA, JA, JB, JU und JG.
Technische Spezifikationen
| Specification | Details |
|---|---|
| Bearing Type | Type X thin-section four-point contact ball bearing |
| Contact Geometry | Gothic-arch raceways with four potential contact points |
| Contact Angle | Dual load paths of approximately 30° |
| Cross-Section | Fixed cross-section within each series |
| Model Family | HK-prefix open models and HJ-prefix sealed models |
| Open Series | KAA, KA, KB, KC, KD, KF and KG |
| Sealed Series | JHA, JA, JB, JU and JG |
| Loads | Radial, bidirectional axial and moment loads |
| Materials | Bearing steel or stainless-steel rings; steel, stainless-steel or ceramic balls |
| Precision | P0 and P4 precision classes |
| Catalog Temperature | −50°C to +100°C; final limit depends on cage, seals and lubrication |
Dünnwandige Vierpunkt-Kugellager
Dünnwandige Vierpunkt-Kugellager des Typs X verwenden gotische Bogenlaufbahnen mit zwei Krümmungszentren auf jeder Seite der Kugel. Diese Geometrie erzeugt vier potenzielle Kontaktpunkte, wodurch ein kompaktes Lager radiale, bidirektionale axiale und Momentenbelastungen aufnehmen kann.
Bei axialer Belastung in einer Richtung trägt ein diagonales Kontaktpunktpaar die Last entlang eines Winkels von ca. 30°, während das gegenüberliegende Paar unbelastet bleibt. Durch Umkehrung der axialen Belastung wird die Last auf das andere diagonale Paar übertragen, wodurch eine stabile Schubabstützung in zwei Richtungen ermöglicht wird.
Kombinierte Last- und Momentenkapazität
Die Laufbahn des Typs X bietet eine ähnliche Leistung wie zwei gegenüberliegende Schrägkugellager, benötigt aber den axialen Bauraum eines einzelnen Lagers. Sie eignet sich hervorragend für kompakte Mechanismen, die wechselnde Schubkräfte und Kippmomente aufnehmen müssen.
- Ein Lager nimmt radiale und bidirektionale axiale Belastungen auf.
- Momentenbelastbarkeit bei kompaktem Querschnitt
- Diagonale Lastpfade von etwa 30°
- Offene und geschlossene Konfigurationen
Rennstrecke, Bodenfreiheit und Geschwindigkeit
Korrektes Innenspiel und ausreichende Montagesteifigkeit sind für einen ruhigen Lauf und eine präzise Positionierung unerlässlich. Bei höheren Drehzahlen müssen geeignetes Spiel und Vorspannung den vorgesehenen Zweipunkt-Lastpfad gewährleisten. Ausführungen mit Füllnut ermöglichen eine höhere Kugelanzahl, jedoch kann die unterbrochene Laufbahn die Tragfähigkeit und die zulässige Drehzahl verringern.
- Kontrollieren Sie den Abstand, um einen unbeabsichtigten Vierpunktkontakt bei hoher Geschwindigkeit zu vermeiden.
- Schmierstoff für kombinierte Lasten auswählen
- Verwenden Sie versiegelte Versionen, wenn Kontaminationskontrolle erforderlich ist.

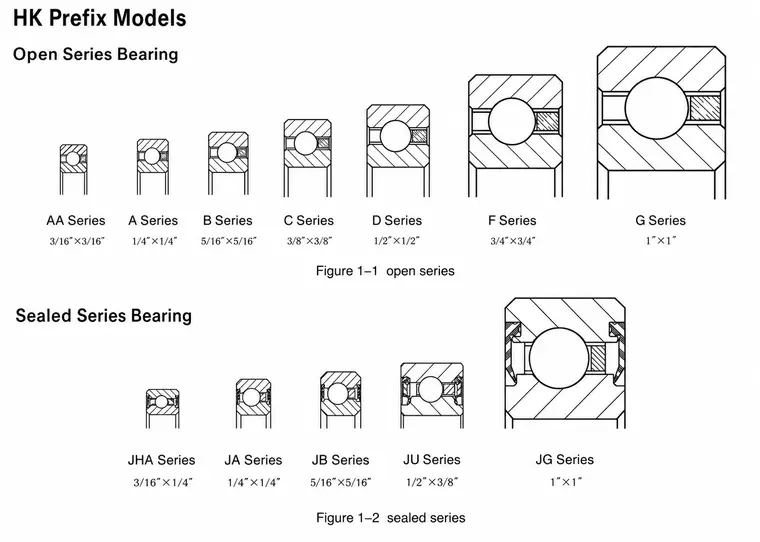

Offene Modelle mit HK-Präfix und versiegelte Modelle mit HJ-Präfix
Technische Spezifikationen
| Model Family | Configuration | Selection |
|---|---|---|
| HK Prefix Models | Open: KAA, KA, KB, KC, KD, KF, KG | Cross-sections from 3/16 × 3/16 in to 1 × 1 in |
| HJ Prefix Models | Sealed: JHA, JA, JB, JU, JG | Protected cross-sections from 3/16 × 1/4 in to 1 × 1 in |
Leistungsmerkmale
Die Konstruktion mit gleichem Querschnitt reduziert den radialen Platzbedarf und das Gewicht bei gleichbleibender Tragfähigkeit. Offene Modelle mit HK-Präfix eignen sich für kontrollierte Umgebungen und nachfüllbare Schmierung; geschlossene Modelle mit HJ-Präfix bieten zusätzlichen Schutz, wo die Aufrechterhaltung der Sauberkeit schwieriger ist.
Bei der Modellauswahl sollten Querschnitt, Präzisionsklasse, Dichtungsanordnung, Arbeitsspielraum, Drehzahl und die Verteilung von Radial-, Axial- und Momentenlasten berücksichtigt werden.
Typische Anwendungen
- Robotergelenke und Gelenkarme
- Radar- und Antennenpositionierungssysteme
- Präzisionsdrehtische und Drehplattformen
- Medizinische Bildgebungs- und Behandlungsgeräte
- Kardanringe und Drehtürme für die Luft- und Raumfahrt
- Verpackungs-, Inspektions- und Automatisierungsmaschinen
Verfügbare Modelle und Spezifikationen
Klicken Sie auf eine beliebige Teilenummer, um detaillierte CAD-Zeichnungen anzuzeigen und PDF-Spezifikationen herunterzuladen.
