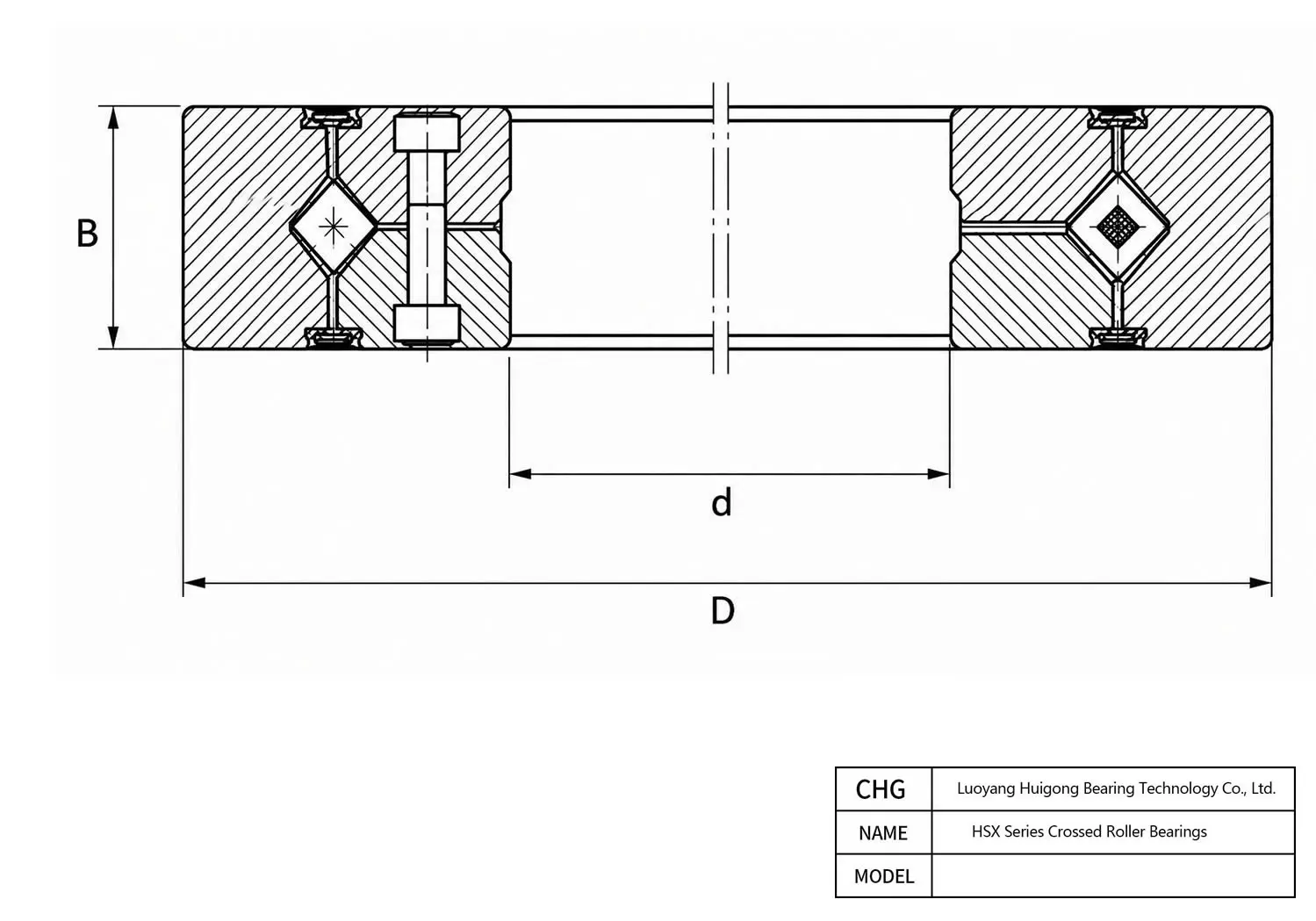

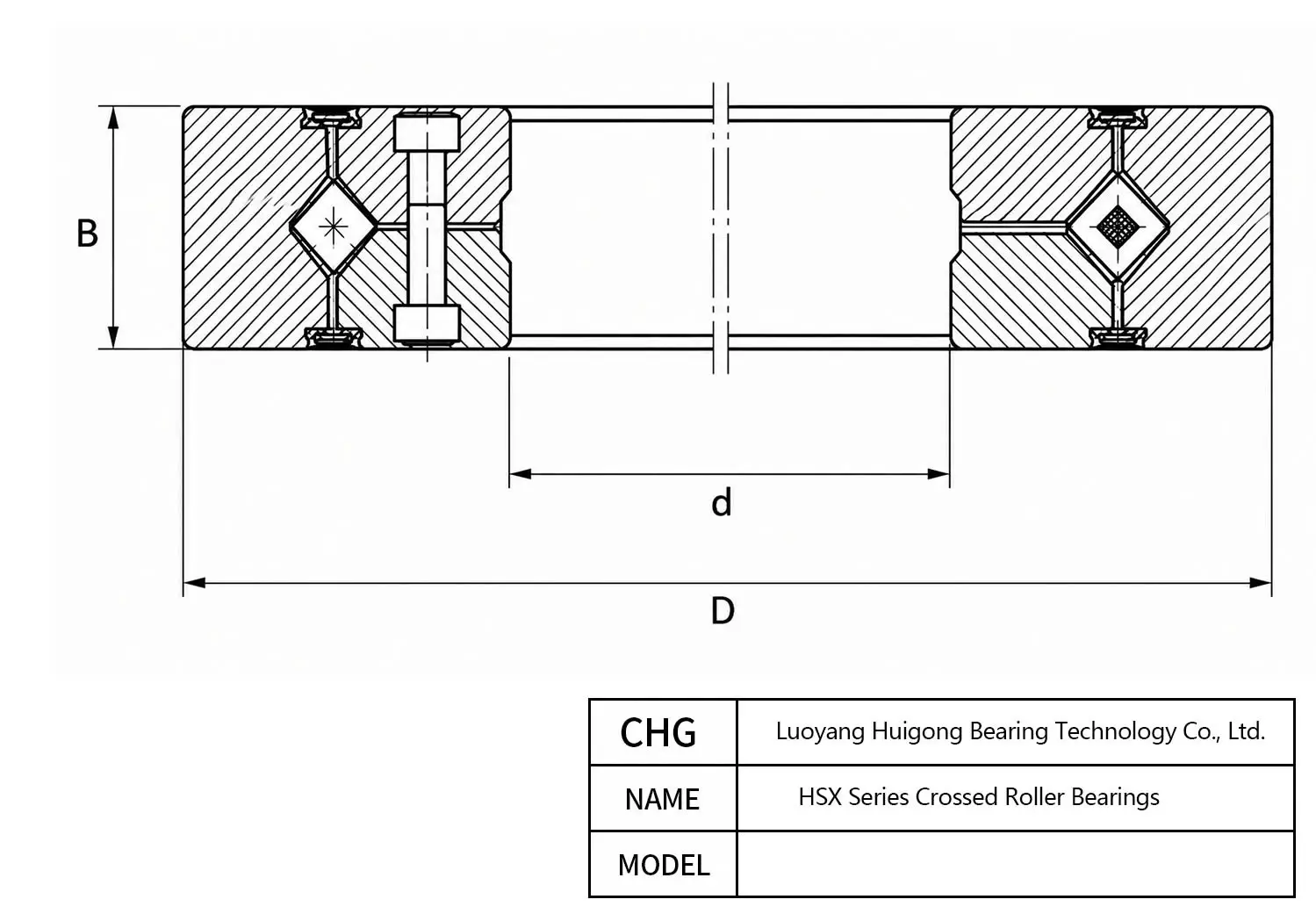

Hergestellt von CHG-Lager, ist das HSX011818 ein Präzisions-HSX-Serie Kreuzrollenlager. Zu den wichtigsten Abmessungsparametern gehören ein 90 mm Bohrungsdurchmesser, ein 115 mm Außendurchmesser und eine 13 mm Gesamtbreite. Diese Komponente ist darauf ausgelegt, standardmäßige Anforderungen zu erfüllen und eine gleichbleibende Betriebsleistung zu gewährleisten. Für eine umfassende technische Bewertung erkunden Sie bitte die detaillierten Spezifikationen, Abmessungsdaten, Produktbilder und CAD-Zeichnungen, die unten bereitgestellt werden. Ein vollständiges PDF-Datenblatt steht ebenfalls zum direkten Download zur Verfügung, um Ihre Konstruktions- und Beschaffungsanforderungen zu unterstützen.
Technische Spezifikationen
| Overview | |
|---|---|
| Part Number | HSX011818 HSX011818 |
| Brand | CHG® CHG® |
| Characteristics | |
| Bearing Type | Crossed Roller Bearing Crossed Roller Bearing |
| Series | HSX HSX |
| Design Type | Integrated Inner and Outer Rings Integrated Inner and Outer Rings |
| Seal Type | Double-sided Sealed Double-sided Sealed |
| Dimensions | |
| Roller Pitch Circle Diameter dp | 102 mm |
| Bore Diameter (d) | 90 mm |
| Width (B) | 13 mm |
| Outer Diameter (D) | 115 mm |
| Minimum Chamfer Dimension rmin | 1 mm |
| Inner Ring Shoulder Diameter ds | — mm |
| Outer Ring Shoulder Diameter Dh | — mm |
| Performance | |
| Basic Dynamic Radial Load Rating Cr | 17 kN 3.82 klbf |
| Basic Static Radial Load Rating C0r | 47 kN 10.57 klbf |
| Reference Data | |
| Reference Mass | 0.4 kg 0.8818 lb |
HSX011818 115 mm 90 mm 13 mm Häufig gestellte Fragen zu HSX011818 HSX-Serie Kreuzrollenlager
Finden Sie wichtige technische Antworten zu Abmessungen, Spezifikationen und Austauschoptionen für dieses Modell.
In der abgedichteten Konfiguration (Double-sided Sealed) befüllt CHG Bearing HSX011818 vorab mit hochwertigem Breittemperatur-Lithiumkomplex- oder Polyharnstofffett, kalibriert auf ein 30%–35% Hohlraumvolumenverhältnis. Für offene Varianten sollten synthetische PAO- oder raffinierte Mineralschmieröle mit geeigneten EP-(Extreme Pressure)-Additiven umgewälzt werden.
Die von CHG Bearing für HSX011818 konstruierte Double-sided Sealed verwendet präzise berührungslose Metallabschirmungen oder verstärkte NBR/FKM-Kontakt-Lippendichtungen. Diese Barriere verhindert das Eindringen von Partikeln, Waschflüssigkeiten und abrasivem Staub in die Laufbahnen und eliminiert Fettaustritt unter Zentrifugalkräften.
Beim Aufziehen von HSX011818 auf eine 90 mm Welle empfiehlt CHG Bearing ausdrücklich gleichmäßige Induktionserwärmung (kontrolliert zwischen 90°C und 110°C) oder Präzisions-Hydraulikpresshülsen. Unter keinen Umständen dürfen direkte Schläge gegen die Ringe oder den Käfig ausgeführt werden, da Stoßbelastungen Brinell-Eindrücke und vorzeitiges Abplatzen verursachen.
Qualität beginnt mit der Rohstoffauswahl: CHG Bearing fertigt Innen- und Außenringe von HSX011818 aus hochreinem High-Quality Chrome Steel (GCr15/100Cr6). Unsere Rohknüppel durchlaufen Vakuumentgasung und sekundäre ESR-Prozesse (Elektroschlacke-Umschmelzen), um nichtmetallische Sulfid- und Oxideinschlüsse drastisch zu eliminieren und den Widerstand gegen oberflächennahe Kontaktermüdung zu erhöhen.
