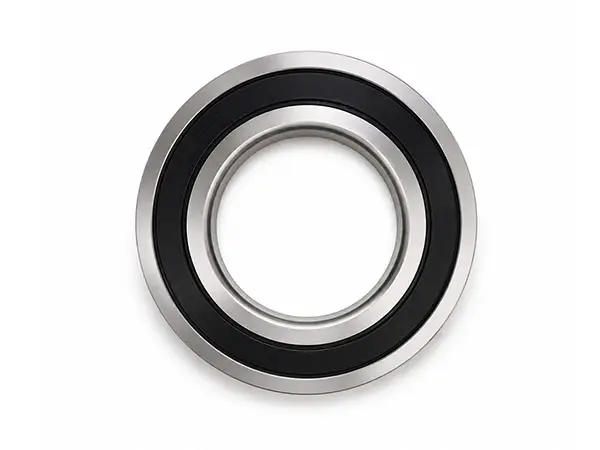

Metrische Edelstahl-Rillenkugellager
Korrosionsbeständige metrische Rillenkugellager für anspruchsvolle Umgebungen, zuverlässige Rotation und lange Lebensdauer.
Bohrungsbereich: 10-50 mm
Ausführung: Einreihige tiefe Nut
Übersicht über metrische Edelstahl-Rillenkugellager
Metrische Rillenkugellager aus Edelstahl sind einreihige Radiallager, die für Anwendungen entwickelt wurden, bei denen Feuchtigkeit, Reinigungsmittel, Chemikalien oder andere korrosive Bedingungen die Lebensdauer herkömmlicher Wälzlagerstähle verkürzen können. Ihre tiefe Laufbahngeometrie ermöglicht die Aufnahme radialer und moderater axialer Belastungen in beide Richtungen und gewährleistet gleichzeitig eine reibungsarme Rotation.
Die großformatige Edelstahl-Baureihe umfasst die Bezeichnungen 6000H, 6200H und 6300H mit Bohrungsdurchmessern von 10 mm bis 50 mm, Außendurchmessern von 26 mm bis 90 mm und Breiten von 8 mm bis 20 mm. Verfügbar sind die Ausführungen offen, ZZ-geschützt, 2RS, 2RU und ausgewählte TTS-Konfigurationen.
Hauptmerkmale
- Die Konstruktion aus Edelstahl verbessert die Beständigkeit gegenüber Feuchtigkeit, Abspritzwasser und korrosiven Betriebsbedingungen.
- Die tiefe Kanalgeometrie trägt radiale und mäßige axiale Lasten in beide Richtungen.
- Niedrige Reibung und stabiler Lauf unterstützen Elektromotoren, Pumpen und Präzisionsgeräte.
- Offene, ZZ-geschützte und abgedichtete Ausführungen eignen sich für unterschiedliche Anforderungen an die Verschmutzungs- und Schmierstoffrückhaltung.
- Die Baureihen 6000H, 6200H und 6300H bieten vielfältige Querschnitts- und Tragfähigkeitsoptionen.
- Metrische Abmessungen vereinfachen die Integration in Standardwellen, Gehäuse und Ersatzteilkonstruktionen.
- Je nach Lagergröße und -konfiguration sind die Haltertypen J, RJ und TW erhältlich.
- Ausgewählte Modelle sind auch in SAE52100 Wälzlagerstahl ohne Suffix H erhältlich.

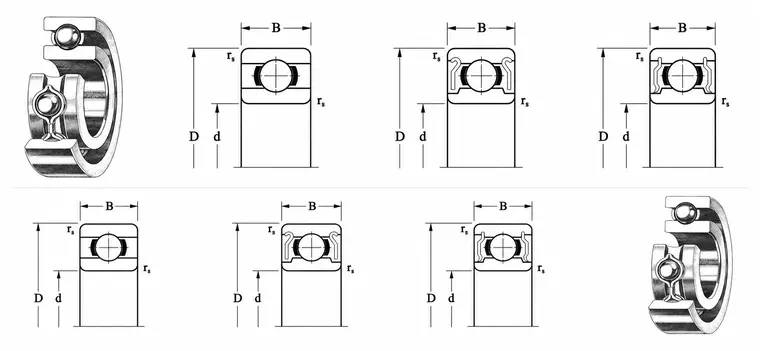

Designvarianten
Offene, geschirmte und abgedichtete Edelstahllagerkonstruktionen
Offene Lager: Bieten geringen Widerstand und einfache Nachschmierung in sauberen oder intern geschützten Baugruppen.
ZZ-geschirmte Lager: Metallische Abschirmungen helfen, das Fett zurückzuhalten und das Eindringen größerer Verunreinigungen zu reduzieren, während gleichzeitig die Drehzahlfähigkeit erhalten bleibt.
2RS / 2RU abgedichtete Lager: Doppelseitige Dichtungen bieten zusätzlichen Schutz bei Feuchtigkeit oder Verunreinigungen; der Dichtungstyp sollte für die jeweilige Anwendung bestätigt werden.
Einseitige Verschlüsse: Ausführungen mit einfacher Abschirmung oder einfacher Dichtung können das Suffix Z, RS, RU oder TS verwenden.
Suffix- und Konfigurationsleitfaden
| Configuration | Typical designation | Meaning |
|---|---|---|
| Stainless open | 6204H | H identifies the stainless-steel series |
| Double shield | 6204HZZ | Two metal shields |
| Double seal | 6204H-2RS / 2RU | Seal availability depends on model and duty |
| Selected TTS option | 6000H-TTS / 6001H-TTS | Available for selected 6000-series sizes |
| SAE52100 option | 6200 | Selected models omit H when supplied in SAE52100 |
Technische Fähigkeiten
| Parameter | Series capability |
|---|---|
| Dimensional range | Bore 10-50 mm; outside diameter 26-90 mm; width 8-20 mm |
| Series | 6000H, 6200H and 6300H metric stainless series |
| Material designation | Suffix H indicates stainless steel; selected sizes can use SAE52100 without H |
| Closure options | Open, ZZ, 2RS, 2RU and selected TTS; single Z / RS / RU / TS by request |
| Load-rating range | Cr 3,860-29,800 N; C0r 1,570-18,610 N |
| Reference speed range | Grease 7,100-31,000 r/min; oil 8,500-36,000 r/min |
| Cage options | J, RJ and TW types, depending on bearing size |
| Ball complement | Ball diameters 4.762-12.700 mm; quantities vary by model |
| Operating considerations | Confirm corrosion medium, temperature, load, speed, lubricant and closure compatibility |
Repräsentatives Modell
| Parameter | Value | Parameter | Value |
|---|---|---|---|
| Open designation | 6204H | Material identifier | H = stainless steel |
| Bore diameter d | 20 mm / 0.7874 in | Outer diameter D | 47 mm / 1.8504 in |
| Width B | 14 mm / 0.5512 in | Minimum radius rs | 1.0 mm / 0.0394 in |
| Shielded option | 6204HZZ | Sealed options | 6204H-2RS / 6204H-2RU |
| Dynamic load rating Cr | 10,910 N | Static load rating C0r | 5,360 N |
| Max. grease speed | 15,000 r/min | Max. oil speed | 17,000 r/min |
| Cage type | RJ, TW | Ball complement | 8 x 7.938 mm / 0.3125 in |
| Reference weight | 106 g (shielded ) | Product series | 6200H stainless metric series |
Bewerbungen & Auswahl
Typische Anwendungen
- Anlagen zur Lebensmittel- und Getränkeverarbeitung, die Feuchtigkeit ausgesetzt sind oder häufig gereinigt werden müssen
- Medizinische, Labor-, pharmazeutische und zahnmedizinische Geräte
- Pumpen, Mischer, Ventilatoren und Elektromotoren in feuchten Umgebungen
- Ausrüstung für den Einsatz auf See, im Freien und für die Reinigung mit Wasser.
- Automatisierungssysteme für Verpackungen, Förderanlagen und die Leichtindustrie
- Präzisionsinstrumente und -geräte, die saubere, korrosionsbeständige Komponenten erfordern
Auswahlhinweise
- Ermitteln Sie vor der Bestätigung des Edelstahlmaterials das tatsächliche Korrosionsmedium, die Konzentration, die Expositionszeit und die Reinigungsmethode.
- Wählen Sie die Bauweise (offen, abgeschirmt oder geschlossen) je nach Anforderungen an Verschmutzung, Schmierstoffrückhaltung, Drehmoment und Drehzahl.
- Prüfen Sie das interne Spiel und die Präzisionsklasse entsprechend der Wellenpassung, der Gehäusepassung, der Temperatur und der Laufgenauigkeit.
- Prüfen Sie, ob Dichtungen, Fette und Käfigmaterialien mit Temperatur, Chemikalien und Reinigungsmitteln kompatibel sind.
- Die angegebenen Geschwindigkeitswerte dienen als Referenzgrenzen. Entsprechende Reduzierungen aufgrund von Last, Temperatur und Dichtungsreibung sind vorzunehmen.
- Bei der Auswahl von Ersatzteilen sollten Sie Abmessungen, Material, Belastbarkeit und Verschluss prüfen und sich nicht nur auf Modellvergleiche verlassen.
Bestellinformationen
Für ein Angebot und eine technische Bestätigung geben Sie bitte die Lagerbezeichnung oder Abmessungen (dx D x B), die Menge, die Anforderungen an das Edelstahlmaterial, die Verschlussart, die Präzisionsklasse, das Lagerspiel, das Schmiermittel, die Betriebsdrehzahl, den Temperaturbereich, die Belastung, das Korrosionsmedium und die Reinigungsbedingungen an.
