Vierpunkt-Kugellager
Kompakte, trennbare Lager für bidirektionale Axiallasten und MomenteLagertyp: Vierpunkt-Kugellager
Größenbereich: d 150–480 mm; D 225–870 mm; 5,1–470 kg
Designtypen: QJ und QJF
Kontaktwinkel: Üblicherweise 35 Grad
Tragfähigkeit: Radiallast, bidirektionale Axiallast und Momentenlast
Trennbarkeit: Trennbares Lager.
Technische Spezifikationen
| Specification | Details |
|---|---|
| Bearing Type | Double Row Angular Contact Ball Bearing |
| Bore Diameter | 100-340 mm |
| Contact Angle | Usually 40 degrees |
| Primary Load | Radial-dominant combined radial and axial load |
| Axial Load | Bidirectional |
| Moment Load | Capable of carrying tilting moments |
| Locating Function | Bidirectional axial location |
| Separability | Non-separable |
| Material | Chrome steel or stainless steel |
| Lubrication | Grease or oil |
| Sealing | Sealed or open |
Übersicht über Vierpunkt-Kugellager

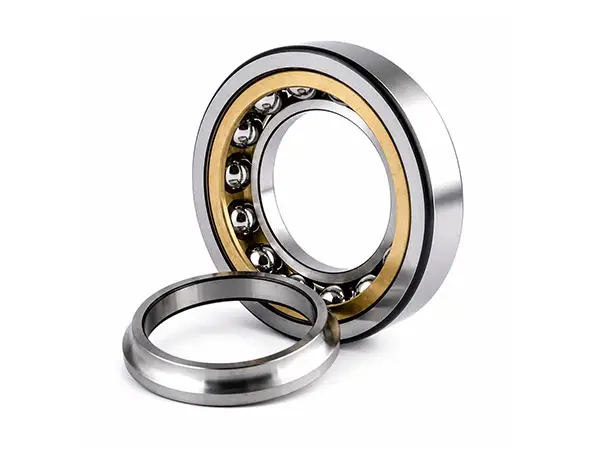

Ein Vierpunkt-Kugellager ist ein einreihiges Schrägkugellager mit geteiltem Innen- oder Außenring. Seine zerlegbare Konstruktion ermöglicht die paarweise Montage, nimmt axiale Lasten in beide Richtungen auf und begrenzt die axiale Verschiebung in beide Richtungen. Dabei benötigt es weniger axialen Bauraum als ein zweireihiges Schrägkugellager gleicher Größe.
QJ-Lager verwenden einen geteilten Innenring, QJF-Lager hingegen einen geteilten Außenring. Der Kontaktwinkel beträgt üblicherweise 35 Grad. Das Lager kann Radiallasten, bidirektionale Axiallasten und ein bestimmtes Biegemoment aufnehmen und vereint somit die Funktionen von ein- und zweireihigen Schrägkugellagern.
Vier- und Zweipunkt-Kontaktmechanismus
Bei reiner Radialbelastung berührt jede Kugel die Laufbahnen an vier Punkten. Bei reiner Axialbelastung reduziert sich der Kontakt auf zwei Punkte, wodurch die axiale Belastbarkeit in beide Richtungen gewährleistet ist. Für den Betrieb mit hohen Drehzahlen muss das Lager mit einem stabilen Zweipunktkontakt laufen.
- Vierpunktkontakt unter reiner Radialbelastung
- Zweipunktkontakt unter reiner axialer Belastung
- Bidirektionale axiale Belastbarkeit
- Hochgeschwindigkeitsbetrieb erfordert Zweipunktkontakt
Kompakte Kapazität und einfache Montage
Die geteilte Ringkonstruktion ermöglicht den Einbau einer größeren Anzahl von Kugeln, wodurch die Tragfähigkeit erhöht und gleichzeitig die axialen Abmessungen kompakt gehalten werden. Montage und Demontage sind einfach, und das Lager bietet eine bidirektionale axiale Lagerung sowie Unterstützung bei Radial- und Momentenbelastungen.
- Kleinere axiale Hülle
- Mehr Bälle und höhere Belastbarkeit
- Bequeme Installation und Demontage
Vierpunkt-Kugellager QJ- und QJF-Strukturen
Technische Spezifikationen
| Type | Series | Structure and Selection |
|---|---|---|
| QJ Type | 176000 Series | Split inner ring with one-piece outer ring |
| QJF Type | 116000 Series | Split outer ring with one-piece inner ring |
Betriebs- und Auswahlüberlegungen
Wählen Sie die QJ- oder QJF-Anordnung entsprechend dem erforderlichen trennbaren Ring, der Montagefolge und der Wellen-Gehäuse-Konfiguration. Für Hochgeschwindigkeitsanwendungen muss der vorgesehene Zweipunktkontakt durch geeignetes Spiel, Passung und Lastkontrolle sichergestellt werden. Die Temperaturbeständigkeit hängt von der Konfiguration von Ring, Wälzkörper, Käfig, Dichtung und Schmierstoff ab.
Typischer Kontaktwinkel: 35 Grad
Typische Funktionen und Abläufe
- Bidirektionale axiale Positionierungspositionen
- Radiallastlagerpositionen
- Bidirektionale axiale Lastaufhängungen
- Kombinierte Lastaufnahmeanordnungen
- Momentenlaststützpositionen
- Kompakte Alternativen zu zweireihigen Konstruktionen
