Seleccionar un rodamiento de rodillos parece sencillo hasta que las dimensiones que necesita no existen en el sistema que asumió. Un eje de 2,4375 pulgadas, una carcasa perforada a 110 mm o un plano antiguo de 1974 pueden indicar un rodamiento que está disponible en un sistema de medición pero que simplemente no lo está en el otro. Los rodamientos de rodillos métricos y en pulgadas no son intercambiables solo con una conversión: siguen estándares, filosofías de tolerancia y cadenas de suministro diferentes. Acertar con la distinción en la etapa de especificación evita rediseños, retrabajos y tiempos de inactividad no planificados. Esta guía explica en qué se diferencian los dos sistemas, dónde parecen superponerse y cómo especificar y obtener el rodamiento correcto para su aplicación.
La diferencia fundamental entre los rodamientos de rodillos métricos y en pulgadas
Los rodamientos métricos se dimensionan según las normas ISO, con el diámetro interior, el diámetro exterior y el ancho expresados en milímetros. Los rodamientos en pulgadas siguen las convenciones ABMA y ANSI, con dimensiones expresadas en pulgadas, incluyendo diámetros interiores fraccionarios como 1 7/16", 2 3/16" y 3 15/16". Existen dos familias porque la industria norteamericana estandarizó las dimensiones en pulgadas mucho antes de que la metrificación se extendiera por la fabricación global, y gran parte de esa base instalada sigue en funcionamiento hoy en día.
El punto crucial para quien especifique un rodamiento es el siguiente: convertir milímetros a pulgadas no produce un rodamiento en pulgadas. Un orificio de 25 mm equivale a 0,9843 pulgadas, no a 1,000 pulgadas. Un orificio de 50 mm equivale a 1,9685 pulgadas, no a 2,000 pulgadas. Incluso cuando dos rodamientos tienen dimensiones que difieren en tan solo unas milésimas de pulgada, la geometría interna, el diseño de la jaula, los radios de las esquinas y las zonas de tolerancia se definen por separado, por lo que no son reemplazos directos.
¿Por qué las cifras nunca coinciden exactamente?
Las medidas de los orificios en sistema métrico progresan en incrementos regulares: 20, 25, 30, 35, 40 mm, etc. Las medidas en sistema de pulgadas generalmente progresan en incrementos fraccionarios, frecuentemente dieciseisavos de pulgada. Dado que una pulgada equivale a 25,4 mm, ambas secuencias solo coinciden en raras ocasiones. Por esta razón, un rodamiento que en un plano parece encajar perfectamente a menudo no se asienta correctamente en el eje o en la carcasa.
Organismos de normalización y sistemas de designación
Los rodamientos métricos se rigen por las normas ISO, con sistemas de designación basados en números de serie que describen el diseño interno y la serie de ancho. Los rodamientos en pulgadas se rigen por las normas ABMA y ANSI, y sus designaciones suelen ser muy diferentes, a veces utilizando letras de prefijo o series numéricas sin equivalente métrico. Al realizar una comparación entre ambos sistemas, no se traduce un número de pieza, sino que se identifica un rodamiento funcionalmente similar y se verifica que encaje, soporte la carga y resista las condiciones de funcionamiento.
Tolerancias, ajustes y capacidades de carga
La dimensión es solo una parte de la diferencia. La tolerancia es la que provoca los errores más costosos.
Los rodamientos métricos utilizan clases de tolerancia como P0, P6, P5 y P4, donde las tolerancias del diámetro interior y exterior se expresan normalmente como valores simétricos positivos y negativos en micrómetros. Históricamente, los rodamientos en pulgadas utilizan clases de tolerancia definidas por la ABMA, donde las tolerancias del diámetro interior pueden expresarse en diezmilésimas de pulgada y siguen convenciones diferentes, incluyendo zonas de tolerancia unidireccionales en ciertas clases. Un eje que se ajusta perfectamente a un rodamiento métrico puede quedar ligeramente demasiado ajustado o demasiado holgado para un rodamiento en pulgadas de tamaño nominalmente similar.
La holgura interna sigue el mismo patrón. Las holguras métricas se especifican en micrómetros; las holguras en pulgadas se especifican tradicionalmente en diezmilésimas de pulgada. Los rangos especificados para aplicaciones comparables no siempre son matemáticamente equivalentes una vez convertidos, por lo que la holgura debe tratarse como una decisión de especificación independiente en lugar de una conversión de unidades.
Las capacidades de carga merecen la misma atención. Dos rodamientos con dimensiones casi idénticas pueden presentar capacidades dinámicas y estáticas notablemente diferentes debido a las diferencias en el número de rodillos, el perfil de los mismos, el material de la jaula y la geometría de la pista de rodadura. Compare siempre las capacidades publicadas en lugar de asumir la equivalencia basándose únicamente en el tamaño.
Rodamientos de rodillos métricos frente a rodamientos de rodillos en pulgadas: comparación directa
- Unidades: Los rodamientos métricos utilizan milímetros en todas sus unidades; los rodamientos en pulgadas utilizan pulgadas, a menudo expresadas como fracciones.
- Progresión del diámetro interior: El sistema métrico utiliza incrementos de milímetros redondos; el sistema en pulgadas utiliza incrementos fraccionarios, generalmente dieciseisavos.
- Normas que rigen el sistema: ISO para el sistema métrico; ABMA y ANSI para el sistema en pulgadas.
- Clases de tolerancia: El sistema métrico utiliza las clases P0 a P4 y más allá; el sistema en pulgadas utiliza las clases ABMA con diferentes zonas de tolerancia.
- Juego interno: expresado en micrómetros para el sistema métrico, diezmilésimas de pulgada para el sistema en pulgadas.
- Disponibilidad: Los tamaños métricos comunes se encuentran ampliamente disponibles en todo el mundo; los tamaños en pulgadas tienen una base de proveedores más reducida.
- Plazo de entrega y precio: Las medidas métricas generalmente se benefician de un mayor volumen de producción; las medidas en pulgadas suelen ser más caras y requieren más tiempo de entrega.
- Intercambiabilidad: Ninguno de los sistemas puede sustituir directamente al otro sin una verificación completa.
Cuando cada sistema es la opción correcta
Cómo elegir rodamientos de rodillos en pulgadas
Los cojinetes en pulgadas siguen siendo la opción correcta para equipos diseñados originalmente con dimensiones en pulgadas. Esto incluye muchos soportes de acerías norteamericanas, secciones de máquinas de papel, equipos de minería y áridos, cajas de engranajes antiguas y cualquier conjunto donde el eje y la carcasa ya existan y no se puedan modificar de forma económica. En trabajos de reparación y reemplazo, igualar el sistema original es casi siempre más rápido y económico que intentar una conversión.
Cómo elegir rodamientos de rodillos métricos
Los rodamientos métricos son la opción predeterminada para nuevos diseños, equipos fabricados según las normas ISO y maquinaria de fabricantes de equipos originales (OEM) europeos o asiáticos. Además, ofrecen ventajas prácticas en el mercado de repuestos: una base de producción global más amplia, mayor disponibilidad de existencias y una mayor variedad de configuraciones modernas de jaula y sellado. Para una nueva construcción sin restricciones de compatibilidad con sistemas heredados, la especificación métrica suele ser la de menor riesgo.
Búsqueda y referencias cruzadas sin errores costosos
La mayoría de los problemas surgen al realizar referencias cruzadas. Una referencia cruzada que coincide con las dimensiones pero ignora la clase de tolerancia, la holgura o la capacidad de carga puede pasar una inspección de recepción y aun así fallar en servicio. Cuatro comprobaciones evitan ese resultado:
- Mida el eje y la carcasa directamente, en lugar de convertirlos a partir de un plano. Confirme los diámetros reales, no los nominales.
- Confirme la intención del ajuste. Verifique si la aplicación original requería un ajuste a presión en el eje, un ajuste holgado en la carcasa o algún otro tipo de ajuste.
- Compare las especificaciones. Verifique la capacidad dinámica, la capacidad estática y la velocidad límite en función de las condiciones de funcionamiento.
- Verifique la holgura y la vía de lubricación. Confirme que la pieza de repuesto admite el mismo método de lubricación y el mismo rango de holgura.

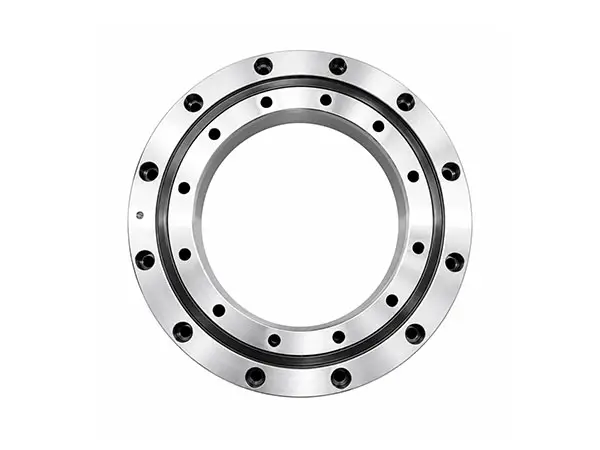

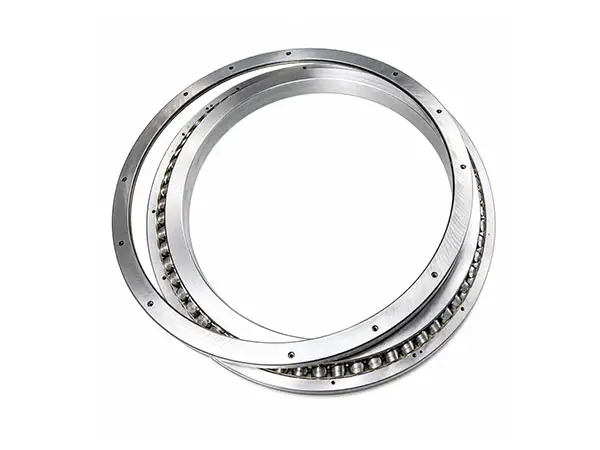

Trabajar con un proveedor que disponga de ambos sistemas acorta considerablemente este proceso. CHG Bearing suministra rodamientos de rodillos métricos y en pulgadas, y puede ayudar a verificar que la referencia cruzada propuesta coincida con la especificación original en dimensiones, tolerancia y capacidad de carga, en lugar de basarse únicamente en el tamaño.
Preguntas frecuentes
¿Puedo sustituir un rodamiento de rodillos métrico por un rodamiento de rodillos en pulgadas si las dimensiones son similares?
No. Los términos "casi idénticos" no son intercambiables. Las zonas de tolerancia, la holgura interna, los radios de las esquinas y las capacidades de carga difieren entre ambos sistemas, por lo que una coincidencia aproximada aún puede provocar fallas prematuras o daños en la instalación.
¿Un cojinete en pulgadas es lo mismo que un cojinete en pulgadas?
Sí. Las unidades de medida en pulgadas e imperiales se utilizan indistintamente para describir los cojinetes dimensionados en pulgadas según las normas ABMA y ANSI.
¿Un diámetro de 25 mm equivale a un diámetro de 1 pulgada?
No. Una pulgada equivale a 25,4 mm, por lo que un orificio de 1 pulgada es 0,4 mm más grande que un orificio de 25 mm, lo cual es significativo para el ajuste de un cojinete.
¿Todavía se fabrican rodamientos de rodillos en pulgadas?
Sí, pero la base de proveedores es menor que la de los rodamientos métricos. La disponibilidad varía según el tamaño y el tipo, por lo que conviene confirmar los plazos de entrega antes de comprometerse con un programa de producción.
Reflexiones finales
Los rodamientos métricos y en pulgadas resuelven el mismo problema de ingeniería mediante dos estándares distintos. Las dimensiones, las clases de tolerancia, las convenciones de holgura y las cadenas de suministro son diferentes, y no existe ningún factor de conversión que las unifique. Para trabajos de reemplazo, asegúrese de que coincida con el sistema original y verifique la especificación completa. Para diseños nuevos, el sistema métrico suele ofrecer mayor disponibilidad y más opciones de diseño. En ambos casos, confirme las dimensiones, las tolerancias, la holgura y las capacidades de carga antes de que el rodamiento llegue al eje, ya que es ahí donde se hace evidente el costo de una suposición errónea.
