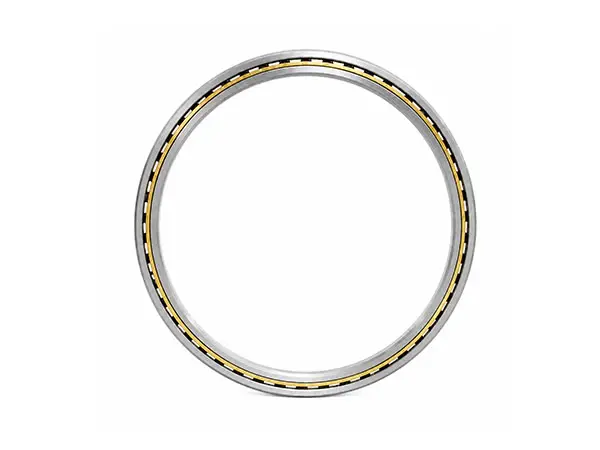

Rodamientos de bolas de ranura profunda de sección delgada

Los rodamientos de bolas de ranura profunda de sección delgada tipo C son rodamientos de contacto radial de una hilera con pistas de rodadura extra profundas. Los rodamientos de la misma serie mantienen una sección transversal constante a medida que aumentan el diámetro interior y el diámetro exterior, lo que simplifica el diseño de los componentes circundantes y reduce el tamaño y el peso del sistema.

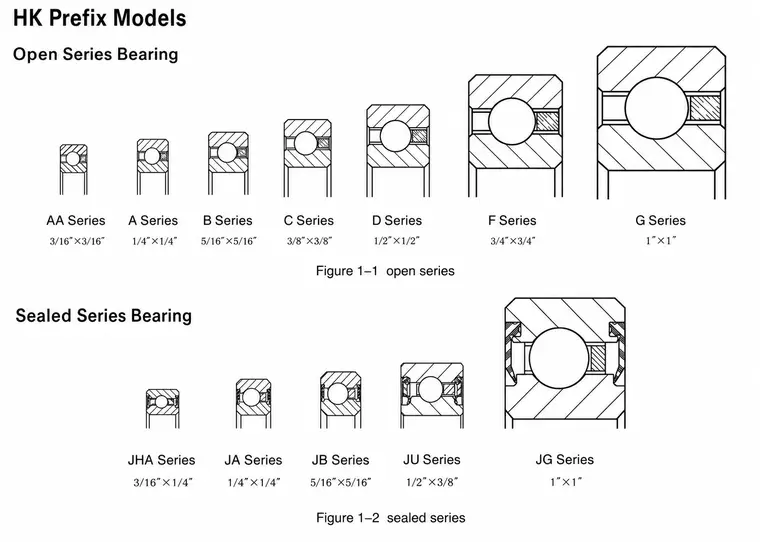

Los modelos con prefijo HK incluyen configuraciones abiertas y selladas. El diagrama estructural muestra las familias de secciones disponibles, lo que permite a los diseñadores adaptar el espacio de instalación, la protección y los requisitos de carga sin modificar el principio de diseño de secciones iguales.

Espacio libre y capacidad de carga axial

Los cojinetes tipo C funcionan mejor con una holgura radial controlada. La interferencia en el montaje, las diferencias de temperatura y la desalineación entre el eje y la carcasa afectan la holgura final. Los diseños sin ranuras de relleno pueden soportar cargas axiales en ambas direcciones, además de la carga radial.

• Baja fricción y rotación suave
• Capacidad de empuje bidireccional sin necesidad de ocupar ranuras.
• Configuraciones abiertas y selladas
• Sección transversal fija para un diseño estandarizado.

Opciones abiertas, selladas y en jaula

Los cojinetes abiertos son adecuados para entornos controlados donde se puede reponer la lubricación. Los cojinetes sellados ofrecen mayor protección en entornos donde resulta difícil mantener la limpieza. Las jaulas tipo corona se utilizan habitualmente en cojinetes tipo C, y se seleccionan opciones de latón, nailon reforzado, PEEK, poliimida o fenólico según la velocidad, la temperatura y el entorno.

• Modelos con prefijo HK—Abiertos: KAA, KA, KB, KC, KD, KF y KG
• Modelos con prefijo HK (sellados): JHA, JA, JB, JU y JG
• Hay disponibles versiones de acero para rodamientos y de acero inoxidable resistente a la corrosión.

Serie de cojinetes de sección delgada, abiertos y sellados, con prefijo HK.

El diseño de secciones iguales proporciona un par de arranque y de funcionamiento bajo, una buena precisión de rotación y un uso eficiente del espacio radial. Las estructuras con prefijo HK, tanto abiertas como selladas, permiten adaptar el rodamiento a diferentes condiciones de contaminación, lubricación e instalación, manteniendo las ventajas de ligereza de una construcción de sección delgada.

Selección del modelo: elija la serie con prefijo HK, la sección, la precisión y la configuración de sellado según la aplicación.

Aplicaciones típicas

• Mesas giratorias de precisión y mecanismos de indexación
• Articulaciones robóticas y equipos de automatización
• Equipos médicos y de diagnóstico
• Sistemas ópticos y de escaneo
• Maquinaria para embalaje y semiconductores
• Mecanismos aeroespaciales ligeros
