Rodamientos de rodillos cruzados serie HRAU
Un rodamiento de rodillos cruzados ultrafino con anillos interior y exterior integrados, diseñado para conjuntos rotativos de precisión, ligeros y compactos, como robots y manipuladores.
Parámetros clave
| Series | HRAU Series |
|---|---|
| Design | Ultra-thin section; integral inner and outer rings |
| Roller Arrangement | Cylindrical rollers arranged alternately at 90° |
| Seal Type | Single-sided or double-sided sealed |
| Load Capability | Radial load, bidirectional axial load and overturning moment |
| Rotating Ring | Suitable for inner-ring or outer-ring rotation |
| Main Benefits | Ultra-thin, lightweight, compact, with integral rings |
Descripción general de los rodamientos de rodillos cruzados de la serie HRAU
La serie HRAU es un rodamiento de rodillos cruzados ultradelgado y compacto, desarrollado minimizando el grosor de los anillos interior y exterior del diseño tipo RB. Ambos anillos presentan una construcción integral, lo que hace que la serie sea especialmente adecuada para conjuntos ligeros y compactos, como las secciones rotativas de robots y manipuladores. Puede utilizarse en aplicaciones donde gira tanto el anillo interior como el exterior.
Características de diseño y rendimiento
- Los rodillos cilíndricos están dispuestos alternativamente a 90°, formando una estructura portante compacta y muy rígida dentro de una sección transversal ultrafina.
- Un solo cojinete puede soportar cargas radiales, cargas axiales bidireccionales y momentos de vuelco.
- Los anillos interior y exterior integrados admiten aplicaciones con rotación del anillo interior o del anillo exterior.
- Su diseño ultradelgado y ligero ayuda a reducir el tamaño, la masa y la inercia rotacional del mecanismo.
- Adecuado para mecanismos de precisión que requieren poco peso, dimensiones compactas y un rendimiento rotatorio estable en espacios de instalación limitados.
Instrucciones de montaje y funcionamiento
Las bridas de montaje y las carcasas de soporte deben proporcionar la rigidez suficiente y una fijación circunferencial uniforme para evitar la deformación localizada de los anillos ultrafinos.
Las superficies de contacto deben presentar una buena planitud, concentricidad y acabado; evite impactos o cargas desiguales durante la instalación.
Los ajustes, las tolerancias, la lubricación y la holgura de funcionamiento deben seleccionarse en función de la carga, la precisión, la velocidad y las condiciones de temperatura.
Aplicaciones típicas
Articulaciones, manipuladores y efectores finales para robots industriales.
Mesas giratorias de precisión, unidades de indexación y ejes rotativos para máquinas herramienta.
Equipos para semiconductores, inspección y automatización.
Dispositivos rotatorios médicos, ópticos y compactos de alta precisión
Información sobre la serie y el modelo

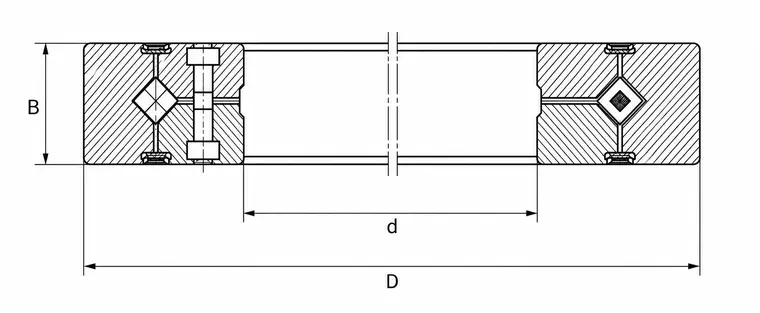

El prefijo HRAU identifica esta serie de rodamientos de rodillos cruzados ultrafinos con anillos interior y exterior integrados. Seleccione el modelo exacto según el diámetro interior d, el diámetro exterior D, el ancho B, el diámetro del círculo primitivo del rodillo dp, las capacidades de carga básicas, la disposición del sello, la masa de referencia y las condiciones de montaje. Consulte la tabla técnica de esta página para ver los modelos y especificaciones disponibles.
