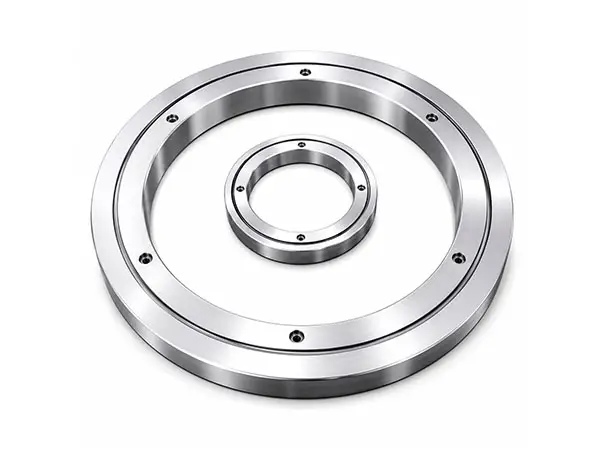

Rodamientos de rodillos cruzados serie HRE
Un rodamiento de rodillos cruzados con un anillo interior partido y un anillo exterior integral, diseñado para ensamblajes compactos de precisión que requieren una rotación precisa del anillo exterior.
Parámetros clave
| Series | HRE Series |
|---|---|
| Design | Two-piece split inner ring; integral outer ring |
| Roller Arrangement | Cylindrical rollers arranged alternately at 90° |
| Accuracy | P4 and P2 accuracy grades available |
| Load Capability | Radial load, bidirectional axial load and overturning moment |
| Rotating Ring | Primarily suitable for outer-ring rotation |
| Main Benefits | High precision, high rigidity, preload and compact design |
Descripción general de los rodamientos de rodillos cruzados de la serie HRE
La serie HRE es un rodamiento básico de rodillos cruzados con las mismas dimensiones que el HRB. Su anillo interior está dividido en dos secciones y su anillo exterior es integral, lo que lo hace especialmente adecuado para aplicaciones que requieren una rotación precisa del anillo exterior. El anillo exterior integral garantiza una precisión de rotación estable, mientras que el anillo interior dividido facilita el montaje.

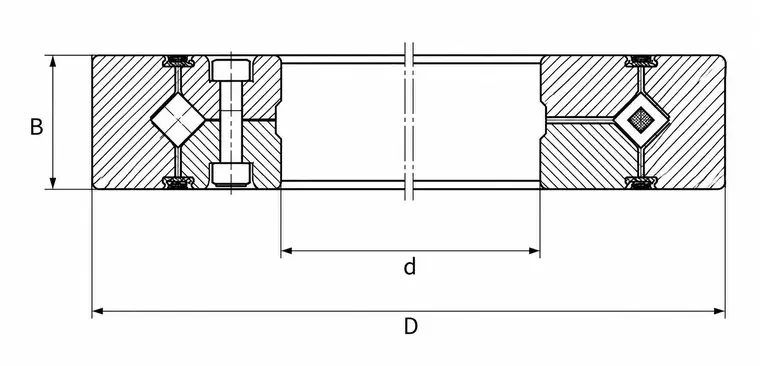

Ilustración de la estructura
Características de diseño y rendimiento
Los rodillos cilíndricos están dispuestos alternativamente a 90°, formando una estructura portante de gran rigidez dentro de una sección transversal compacta.
Un solo cojinete puede soportar cargas radiales, cargas axiales bidireccionales y momentos de vuelco.
El anillo interior dividido en dos piezas facilita el montaje, mientras que el anillo exterior integral garantiza una precisión estable durante la rotación del anillo exterior.
Su diseño compacto ayuda a reducir el tamaño del mecanismo, al tiempo que garantiza una alta rigidez, precarga y un rendimiento rotativo de precisión.
Adecuado para mecanismos rotativos de precisión que requieren una rotación precisa del anillo exterior, una instalación compacta y capacidad de carga multidireccional.
Instrucciones de montaje y funcionamiento
Dado que el anillo interior está dividido, mantenga ambas secciones del anillo interior correctamente alineadas y fíjelas uniformemente con un eje, un componente de sujeción o una brida lo suficientemente rígidos.
Las superficies de contacto deben presentar una buena planitud, concentricidad y acabado; evite una sujeción desigual que pueda deformar los anillos.
Los ajustes, las tolerancias, la secuencia de apriete, la precarga, la lubricación y la holgura de funcionamiento deben seleccionarse en función de la carga, la precisión, la velocidad y las condiciones de temperatura.
Aplicaciones típicas
Mesas giratorias de alta precisión, articulaciones robóticas y unidades giratorias
Unidades de indexación para máquinas herramienta y ejes rotativos de precisión
Equipos para semiconductores, medición y automatización.
Equipos médicos de precisión, instrumentos ópticos y de inspección.
Información sobre la serie y el modelo
El prefijo HRE identifica los rodamientos de rodillos cruzados con un anillo interior dividido y un anillo exterior integral. Seleccione el modelo exacto según el diámetro del orificio d, el diámetro exterior D, el ancho B, el diámetro del círculo primitivo del rodillo dp, las capacidades de carga básicas, la disposición del sello, el requisito de precisión, la masa de referencia y las condiciones de montaje. La tabla a continuación muestra el modelo HRE10016 solo como ejemplo.
