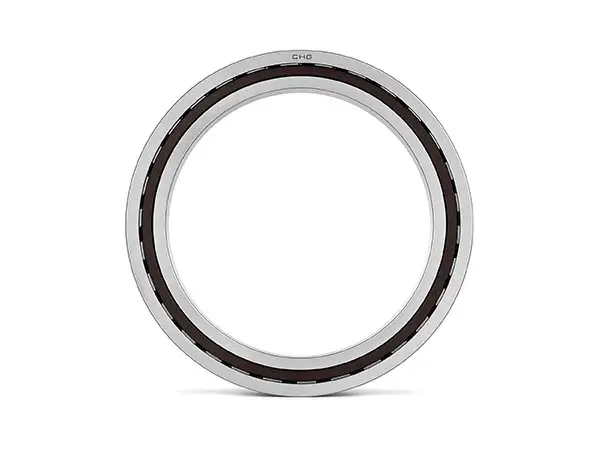

Rodamientos de bolas de contacto angular (SERIES 718 / 719)
Alta velocidad y precisión con rigidez axial controlada.Los rodamientos de bolas de contacto angular de precisión CHG 718/719 son rodamientos métricos de una hilera y sección delgada, diseñados para sistemas rotativos de alta velocidad y precisión. Cada rodamiento soporta cargas radiales y axiales combinadas, actuando la carga axial en una sola dirección; se utilizan conjuntos emparejados cuando se requiere carga axial, rigidez o posicionamiento en ambas direcciones.
Rodamientos de bolas de ranura profunda
Especificaciones técnicas
| Series | Dimensional character | Recommended focus |
|---|---|---|
| 718 | Small cross-section and lower mass | High-speed spindles and restricted radial space |
| 719 | Larger section at the same bore | Higher load capacity and rigidity |
Principales beneficios del producto
- Precisión de rotación P4 para sistemas de husillo de precisión
- Ángulos de contacto seleccionables de 15°, 25° y 40°.
- Configuraciones de pares emparejados DB, DF y DT
- Opciones de precarga ligera, media y pesada
- Soluciones de elementos rodantes de acero o cerámica híbrida
Especificaciones técnicas
| Parameter | 718 Series | 719 Series |
|---|---|---|
| Bore diameter d | 10–850 mm | 10–710 mm |
| Outside diameter D | 19–1030 mm | 22–950 mm |
| Width B | 5–82 mm | 6–106 mm |
| Dynamic radial rating Cr | 1.80–620 kN | 2.90–767 kN |
| Static radial rating C₀r | 1.10–1674 kN | 1.77–1980 kN |
| Mass | 0.005–140 kg | 0.010–195 kg |
| Grease limiting speed | up to 75,000 r/min | 560–40,000 r/min |
| Oil limiting speed | up to 120,000 r/min | 750–56,000 r/min |
Definición de producto estándar
| Item | Specification |
|---|---|
| Precision | P4 |
| Row configuration | Single row; matched sets available |
| Contact angle | C = 15°, AC = 25°, B = 40° |
| Ring material | Bearing steel or stainless steel |
| Ball material | Bearing steel, stainless steel or ceramic |
| Cage | Brass, PEEK, polyimide or phenolic-resin laminate |
| Operating temperature | Standard workbook range: −50 to +100 °C |
Selección del ángulo de contacto
| Code | Contact angle | Selection guidance |
|---|---|---|
| C | 15° | Highest speed potential; lighter axial load |
| AC | 25° | Balanced speed and axial capacity |
| B | 40° | Higher axial capacity; lower limiting speed |

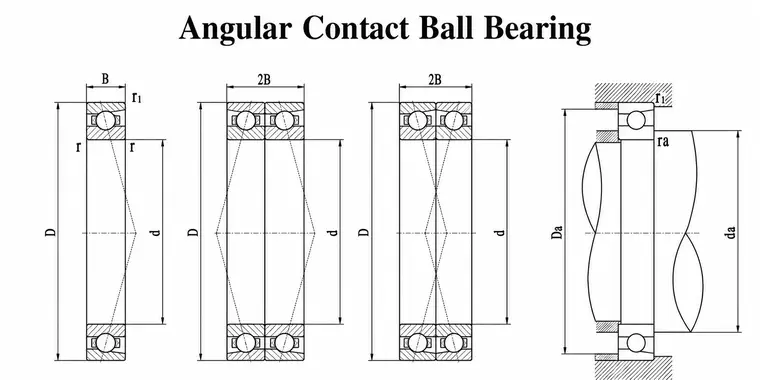

Arreglos coincidentes
| Code | Arrangement | Function |
|---|---|---|
| DB | Back-to-back | High moment rigidity; axial load in both directions |
| DF | Face-to-face | Better tolerance of alignment error; dual-direction axial load |
| DT | Tandem | Higher axial capacity in one direction |
Características principales
Precarga
Los rodamientos estándar se pueden suministrar con precarga ligera (A), media (B) o pesada (C). La precarga mejora la precisión de rotación, la rigidez y la estabilidad de funcionamiento, pero aumenta la generación de calor y reduce la velocidad límite. La precarga final debe seleccionarse en función de la velocidad, la carga, la lubricación y la temperatura.
Selección, Aplicaciones y Pedidos
Notas sobre el diseño de alta velocidad
Utilice las dimensiones de la serie 19 cuando el espacio radial lo permita y se requiera una mayor rigidez del eje.
La lubricación con aceite y las bolas cerámicas híbridas pueden soportar diseños de husillo de mayor velocidad.
Reduzca la velocidad del catálogo para emparejamiento, precarga, sellado, carga y temperatura elevada.
Mantenga los rodamientos emparejados en el orden en que fueron suministrados y en la dirección de montaje.
Aplicaciones típicas
Husillos de alta velocidad para máquinas herramienta, husillos de rectificado de precisión, centros de mecanizado, husillos motorizados, equipos para semiconductores, sistemas de inspección, robótica y otros conjuntos rotativos de alta precisión.
